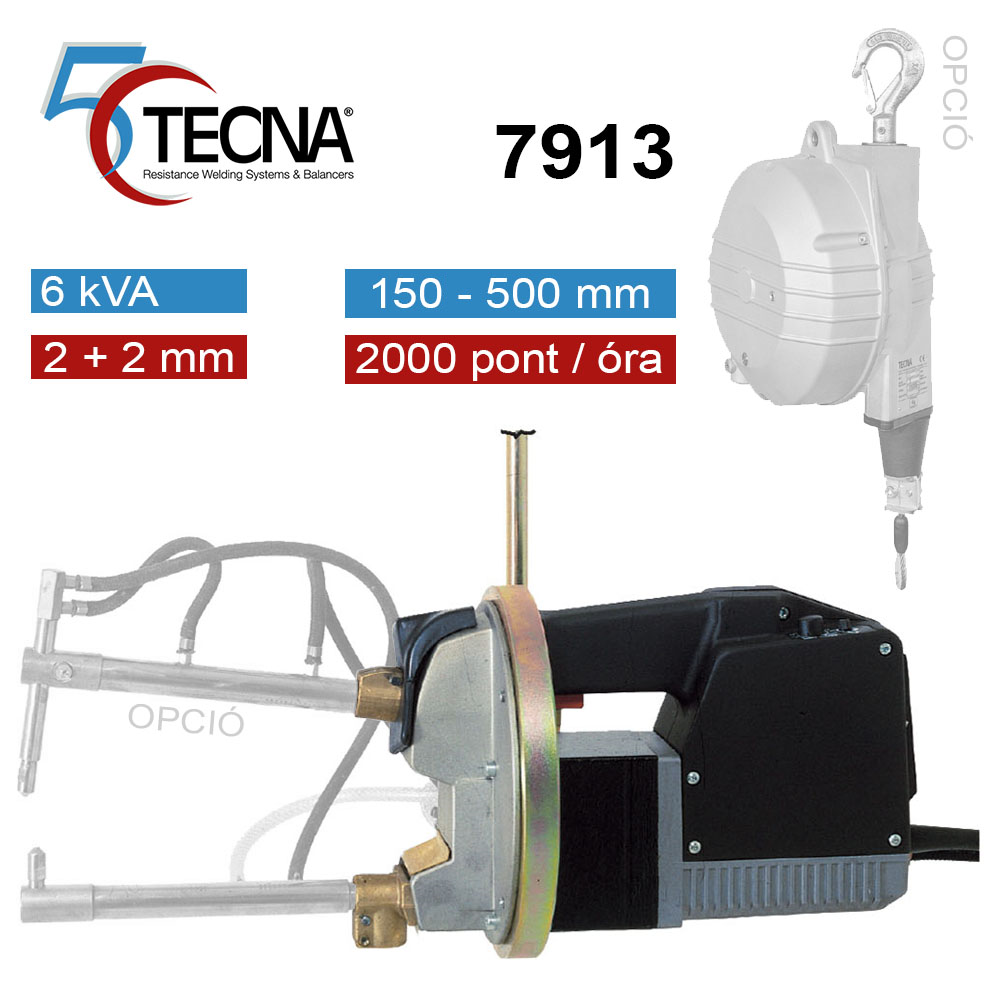

Tecna 7913P kézi ponthegesztő, 6 kVA
Csak rendelésre, speciális feltételekkel, hosszabb szállítási határidővel! Megrendelés előtt kérjük érdeklődjön a várható szállítási határidőről és a szállítási feltételekről!
Egységár (darab):
Bruttó: 1.150.534 Ft
Nettó: 905.932 Ft
Cikkszám:
7913PMárka:
TecnaA termék az alábbi kategóriákban található:
Kézi ponthegesztőkLeírás
Garancia: 1 év
7913 P PNEUMATIKUS GIROSZKÓPOS VÍZHŰTÉSŰ PONTHEGESZTŐ – 6 kVA
7913 P PNEUMATIKUS GIROSZKÓPOS VÍZHŰTÉSŰ PONTHEGESZTŐ – 6 kVA
Teljesen vízhűtéses hordozható pisztoly.
Magas üzemi teljesítményű karosszériajavítási és ipari könnyűgyártási munkákhoz.
Szinkron beépített elektronikus időzítő SCR-rel 2-65 ciklus között.
A kompenzációs áramkör csak akkor indítja el az időzítőt, ha megfelelő az áram áthaladása, amely lehetővé teszi az oxidált lemezeken, festékmaradványos felületeken vagy fekete lapokon való működést.
Áramszabályozás fáziseltolás beállítással nehéz hegesztések elvégzéséhez nagyon vékony vastagságon, csökkentett átmérőjű rudakon, rozsdamentes acéllemezen és hasonlókon.
Kiegyensúlyozott felépítés a könnyű kezelés érdekében.
Menetes alap padra történő rögzítéshez.
A beépített nyomáskülönbség kapcsoló működteti az időzítőt, ha az elektróda erő megfelelő.
További karcsatlakozások a karok közötti nagyobb nyílások biztosításához.
Minden transzformátor F osztályú szigetelőanyaggal van bevonva.
4000 V-on történő szigetelésvizsgálat.
Használható (külön megrendelhető) karok: 7512 – 7513 – 7514 – 7515
Magas üzemi teljesítményű karosszériajavítási és ipari könnyűgyártási munkákhoz.
Szinkron beépített elektronikus időzítő SCR-rel 2-65 ciklus között.
A kompenzációs áramkör csak akkor indítja el az időzítőt, ha megfelelő az áram áthaladása, amely lehetővé teszi az oxidált lemezeken, festékmaradványos felületeken vagy fekete lapokon való működést.
Áramszabályozás fáziseltolás beállítással nehéz hegesztések elvégzéséhez nagyon vékony vastagságon, csökkentett átmérőjű rudakon, rozsdamentes acéllemezen és hasonlókon.
Kiegyensúlyozott felépítés a könnyű kezelés érdekében.
Menetes alap padra történő rögzítéshez.
A beépített nyomáskülönbség kapcsoló működteti az időzítőt, ha az elektróda erő megfelelő.
További karcsatlakozások a karok közötti nagyobb nyílások biztosításához.
Minden transzformátor F osztályú szigetelőanyaggal van bevonva.
4000 V-on történő szigetelésvizsgálat.
Használható (külön megrendelhető) karok: 7512 – 7513 – 7514 – 7515
ÁRAMFORRÁS:
Névleges teljesítmény 50%: 6 kVA
Folyamatos teljesítmény: 4,25 kVA
Max. rövidzárlati teljesítmény: 20,5 kVA
Max. fűtőteljesítmény: 16 kVA
Másodlagos üresjárati feszültség: 2,5 V
HÁLÓZATI ELLÁTÁS:
Névleges primer feszültség / frekvencia: 400 V / 50 Hz
Csatlakozási teljesítmény: 13,5 kVA
Késleltetett biztosítékok: 16 A
Táp kábel keresztmetszet: 2,5 mm2
SZEKUNDER ÁRAM:
Névleges áram: 2,4 kA
Folyamatos áram: 1,7 kA
Rövidzárlati áram: 8,2 kA
Max. hegesztőáram: 6,55 kA
Bekapcsolási idő (max. hegesztési áramon): 6,7 %
KAROK ÉS ELEKTRÓDÁK:
Használható karhosszúság: 150 - 500 mm
Karok közötti rés: 94 mm
Kar átmérő: 22 mm
Kartartó átmérő: 18 mm
Elektródatartó átmérő: 14 mm
Elektróda átmérő: 10, 8-5 mm
Minimum - maximum elektróda löket: 35 - 90 mm
Elektródaerő L=150 mm karral: 120 daN
Elektródaerő L=500 mm karral: 38 daN
SŰRÍTETT LEVEGŐ:
Tömlőcsatlakozás átmérő: 6 mm
Max. üzemi nyomás: 6 bar
Levegőfogyasztás 1000 ponthoz: 1 N/m3
VÍZHŰTÉS:
Tömlőcsatlakozás: bemenet: kimenet átmérő: 6 mm
Max. üzemi nyomás: 2,5 bar
Fogyasztás teljes terhelésnél: 150 l / óra
MÉRETEK:
Szélesség / mélység / magasság: 108 x 475 x 203 mm
Nettó súly: 16 kg
Bruttó súly: 20 kg
Doboz szélesség / mélység / magasság: 28 x 61 x 36 cm
Térfogat: 0,065 m3
Maximális hegeszthető anyagvastagság (acéllemez): 2 + 2 mm
Maximális hegeszthető anyagátmérő (acélrúd): 6 + 6 mm
Keletkezett lég zaj: <70 dB(A)
A rezgések szintje: <2,5 m/s2
Névleges teljesítmény 50%: 6 kVA
Folyamatos teljesítmény: 4,25 kVA
Max. rövidzárlati teljesítmény: 20,5 kVA
Max. fűtőteljesítmény: 16 kVA
Másodlagos üresjárati feszültség: 2,5 V
HÁLÓZATI ELLÁTÁS:
Névleges primer feszültség / frekvencia: 400 V / 50 Hz
Csatlakozási teljesítmény: 13,5 kVA
Késleltetett biztosítékok: 16 A
Táp kábel keresztmetszet: 2,5 mm2
SZEKUNDER ÁRAM:
Névleges áram: 2,4 kA
Folyamatos áram: 1,7 kA
Rövidzárlati áram: 8,2 kA
Max. hegesztőáram: 6,55 kA
Bekapcsolási idő (max. hegesztési áramon): 6,7 %
KAROK ÉS ELEKTRÓDÁK:
Használható karhosszúság: 150 - 500 mm
Karok közötti rés: 94 mm
Kar átmérő: 22 mm
Kartartó átmérő: 18 mm
Elektródatartó átmérő: 14 mm
Elektróda átmérő: 10, 8-5 mm
Minimum - maximum elektróda löket: 35 - 90 mm
Elektródaerő L=150 mm karral: 120 daN
Elektródaerő L=500 mm karral: 38 daN
SŰRÍTETT LEVEGŐ:
Tömlőcsatlakozás átmérő: 6 mm
Max. üzemi nyomás: 6 bar
Levegőfogyasztás 1000 ponthoz: 1 N/m3
VÍZHŰTÉS:
Tömlőcsatlakozás: bemenet: kimenet átmérő: 6 mm
Max. üzemi nyomás: 2,5 bar
Fogyasztás teljes terhelésnél: 150 l / óra
MÉRETEK:
Szélesség / mélység / magasság: 108 x 475 x 203 mm
Nettó súly: 16 kg
Bruttó súly: 20 kg
Doboz szélesség / mélység / magasság: 28 x 61 x 36 cm
Térfogat: 0,065 m3
Maximális hegeszthető anyagvastagság (acéllemez): 2 + 2 mm
Maximális hegeszthető anyagátmérő (acélrúd): 6 + 6 mm
Keletkezett lég zaj: <70 dB(A)
A rezgések szintje: <2,5 m/s2
| Karhossz | Maximális elektróda nyomás | Elektróda löket | Max. hegeszthető anyagvastagság (acél) |
| 150 mm | 120 daN | 35 mm | 2 + 2 mm |
| 250 mm | 70 daN | 50 mm | 1,8 + 1,8 mm |
| 350 mm | 52 daN | 65 mm | 1,5 + 1,5 mm |
| 500 mm | 40 daN | 90 mm | 1,2 + 1,2 mm |
| Anyagvastagság | Óránként lerakható pontok száma | Elektróda átmérő |
| 0,8 + 0,8 mm | 2000 db | 4 mm |
| 1 + 1 mm | 1600 db | 4,5 mm |
| 1,2 + 1,2 mm | 1000 db | 5 mm |
| 1,5 + 1,5 mm | 700 db | 5,5 mm |
| 1,8 + 1,8 mm | 700 db | 6 mm |
| Ø 5 + 5 mm | 1100 db | - |
| Ø 6 + 6 mm | 500 db | - |
Pulzációs hegesztési idő szabályozás is elérhető a P típusnál.
A képek csak illusztrációk!
